Fiat Idea: Verifica dei livelli

AVVERTENZA Attenzione, durante i rabbocchi, a non confondere i vari tipi di liquidi: sono tutti incompatibili fra loro e si potrebbe danneggiare gravemente la vettura.

AVVERTENZA Non fumate mai durante interventi nel vano motore: potrebbero essere presenti gas e vapori infiammabili, con rischio d’incendio.

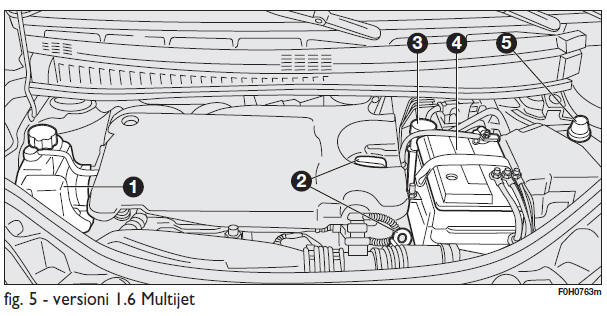

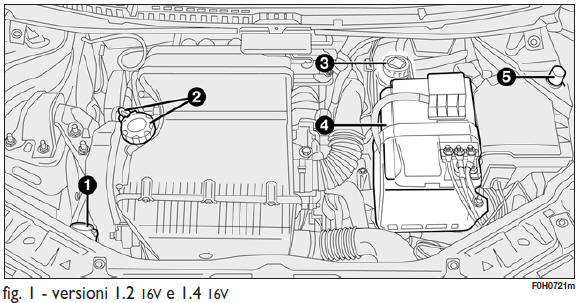

1. Liquido raffreddamento motore
2. Olio motore
3. Liquido freni
4. Batteria
5. Liquido lavacristallo/ lavalunotto/ lavafari

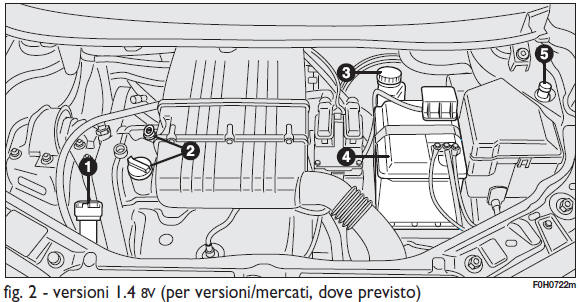

1. Liquido raffreddamento motore
2. Olio motore
3. Liquido freni
4. Batteria
5. Liquido lavacristallo/lavalunotto/lavafari

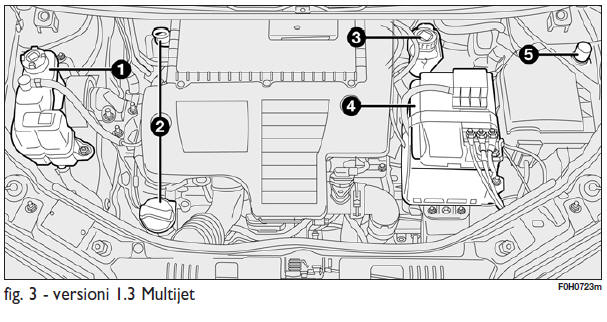

1. Liquido raffreddamento motore
2. Olio motore
3. Liquido freni
4. Batteria
5. Liquido lavacristallo/lavalunotto/lavafari

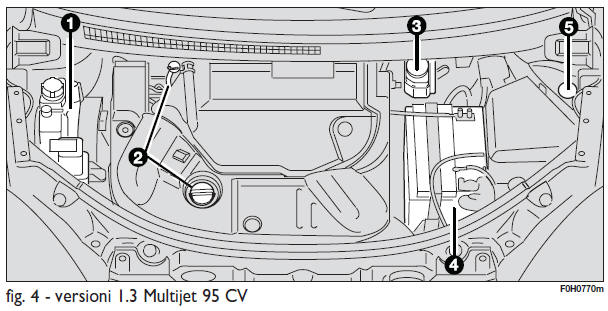

1. Liquido raffreddamento motore
2. Olio motore
3. Liquido freni
4. Batteria
5. Liquido lavacristallo/lavalunotto/lavafari

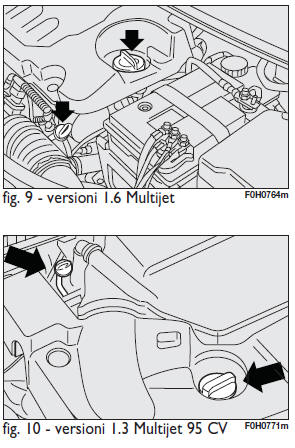

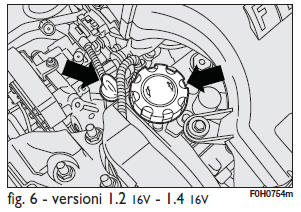

OLIO MOTORE fig. 6-7-8-9-10

Controllo livello olio motore Il controllo del livello dell’olio deve essere effettuato, con vettura in piano, alcuni minuti (circa 5) dopo l’arresto del motore.

Il livello dell’olio deve essere compreso tra i riferimenti MIN e MAX ricavati sull’astina di controllo. L’intervallo tra i riferimenti MIN e MAX corrisponde a circa 1 litro d’olio.

L’olio motore usato e il filtro dell’olio sostituito contengono sostanze pericolose per l’ambiente. Per la sostituzione dell’olio e dei filtri consigliamo di rivolgersi alla Rete Assistenziale Fiat.

Rabbocco olio motore

Se il livello dell’olio è vicino o sotto il riferimento MIN, aggiungere olio attraverso il bocchettone di riempimento fino a raggiungere il riferimento MAX. Il livello dell’olio non deve mai superare il riferimento MAX.

AVVERTENZA Qualora il livello olio motore, in seguito a regolare controllo, risultasse sopra al livello MAX, occorre rivolgersi alla Rete Assistenziale Fiat per il corretto ripristino del livello stesso.

AVVERTENZA Dopo aver aggiunto o sostituito l’olio, prima di verificarne il livello, fare girare il motore per alcuni secondi ed attendere qualche minuto dopo l’arresto.

Consumo olio motore

Indicativamente il consumo massimo di olio motore é di 400 grammi ogni 1000 km.

Nel primo periodo d’uso della vettura il motore è in fase di assestamento, pertanto i consumi di olio motore possono essere considerati stabilizzati solo dopo aver percorso i primi 5000 ÷ 6000 km.

AVVERTENZA Il consumo dell’olio dipende dal modo di guida e dalle condizioni di impiego della vettura.

AVVERTENZA Non aggiungere olio con caratteristiche diverse da quelle dell’olio già esistente nel motore.

ATTENZIONE Con motore caldo, agire con molta cautela all’interno del vano motore: pericolo di ustioni. Ricordare che, a motore caldo, l’elettroventilatore può mettersi in movimento: pericolo di lesioni. Attenzione a sciarpe, cravatte e capi di abbigliamento non aderenti: potrebbero essere trascinati dagli organi in movimento.

LIQUIDO IMPIANTO RAFFREDDAMENTO MOTORE fig. 11-12

Il livello del liquido deve essere controllato a motore freddo e deve essere compreso tra i riferimenti MIN e MAX visibili sulla vaschetta.

Se il livello è insufficiente, versare lentamente, attraverso il bocchettone della vaschetta, una miscela al 50% di acqua demineralizzata e di liquido PARAFLUUP della PETRONAS LUBRICANTS.

La miscela di PARAFLUUP ed acqua demineralizzata alla concentrazione del 50% protegge dal gelo fino alla temperatura di –35°C. Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUP e del 40% di acqua demineralizzata.

AVVERTENZA Quando il motore è molto caldo, non togliere il tappo della vaschetta: pericolo di ustioni.

ATTENZIONE L’impianto di raffreddamento è pressurizzato. Sostituire eventualmente il tappo solo con un altro originale, o l’efficienza dell’impianto potrebbe essere compromessa.

ATTENZIONE L'impianto di raffreddamento utilizza fluido anticongelante PARAFLU UP. Per eventuali rabbocchi utilizzare fluido dello stesso tipo contenuto nell'impianto di raffreddamento. Il fluido PARAFLU UP non può essere miscelato con qualsiasi altro tipo di fluido. Se si dovesse verificare questa condizione evitare assolutamente di avviare il motore e contattare la Rete Assistenziale Fiat.

LIQUIDO LAVACRISTALLO/ LAVALUNOTTO/LAVAFARI

Per aggiungere liquido sollevare il tappo A-fig. 13 e versare una miscela di acqua e liquido TUTELA PROFESSIONAL SC 35, in queste percentuali:

• 30% di TUTELA PROFESSIONAL SC 35 e 70% d’acqua in estate;
• 50% di TUTELA PROFESSIONAL SC 35 e 50% d’acqua in inverno.

Con temperature inferiori a –20°C usare TUTELA PROFESSIONAL SC 35 puro.

Controllare il livello del liquido attraverso il serbatoio.

ATTENZIONE Non viaggiare con il serbatoio del lavacristallo vuoto: l’azione del lavacristallo è fondamentale per migliorare la visibilità.

ATTENZIONE Alcuni additivi commerciali per lavacristallo sono infiammabili. Il vano motore contiene parti calde che a contatto potrebbero accenderli.

LIQUIDO FRENI fig. 14

Svitare il tappo: controllare che il liquido contenuto nel serbatoio sia al livello massimo.

Il livello del liquido nel serbatoio non deve superare il riferimento MAX.

Se si deve aggiungere liquido si consiglia di utilizzare il liquido freni riportato nella tabella "Fluidi e lubrificanti" (vedere capitolo "Dati tecnici").

NOTA Pulire accuratamente il tappo del serbatoio e la superficie circostante.

All'apertura del tappo prestare la massima attenzione affinché eventuali impurità non entrino nel serbatoio.

Per il rabbocco utilizzare, sempre, un imbuto con filtro integrato a maglia minore o uguale a 0,12 mm.

AVVERTENZA Il liquido freni assorbe l’umidità pertanto, se il veicolo viene usato prevalentemente in zone ad alta percentuale di umidità atmosferica, il liquido deve essere sostituito più spesso di quanto indicato sul "Piano di Manutenzione Programmata".

Svitando il tappo del serbatoio evitare che il liquido per freni, altamente corrosivo, vada a contatto con le parti verniciate. In tal caso lavare immediatamente con acqua.

ATTENZIONE Il liquido freni è velenoso e altamente corrosivo. In caso di contatto accidentale lavare immediatamente le parti interessate con acqua e sapone neutro, quindi effettuare abbondanti risciacqui. In caso di ingestione rivolgersi immediatamente ad un medico.

ATTENZIONE Il simbolo , presente sul contenitore, identifica i liquidi freno di tipo sintetico, distinguendoli da quelli di tipo minerale. Usare liquidi di tipo minerale danneggia irrimediabilmente le speciali guarnizioni in gomma dell’impianto di frenatura.

Filtro del gasolio (green filter)

SCARICO DELL’ACQUA DI CONDENSA (versioni diesel)

ATTENZIONE La presenza di acqua nel circuito di alimentazione, può arrecare gravi danni al sistema d’iniezione e causare irregolarità nel funzionamento del motore. Nel caso la spia si accenda sul quadrante o, su alcune versioni venga visualizzato un messaggio di avvertimento dal display multifunzionale riconfigurabile, rivolgersi il più presto possibile presso la Rete Assistenziale Fiat per l’operazione di spurgo. Qualora la stessa segnalazione avvenga immediatamente dopo un rifornimento, è possibile che sia stata introdotta acqua nel serbatoio: in tal caso spegnere immediatamente il motore e contattare la Rete Assistenziale Fiat.
