Fiat Idea: Display multifunzionale riconfigurabile

La vettura può essere dotata di display multifunzionale in grado di offrire informazioni utili all’utente, in funzione di quanto precedentemente impostato, durante la guida della vettura.

VIDEATA "STANDARD" fig. 28

La videata standard è in grado di visualizzare le seguenti indicazioni:

1. Data; Odometro (visualizzazione chilometri, oppure miglia, percorsi).
2. Ora (sempre visualizzata, anche con chiave estratta e porte anteriori chiuse).
3. Temperatura esterna.
4. Posizione assetto fari (solo con luci anabbaglianti inserite).
5. Indicazione di suggerimento cambio marcia.

Nota. All’apertura di una porta anteriore il display si attiva visualizzando per alcuni secondi l’ora ed i chilometri, oppure miglia, percorsi.

PULSANTI DI COMANDO fig. 29

+ Per scorrere sulla videata e sulle relative opzioni le voci successive o per incrementare il valore visualizzato.

MODE Pressione breve per accedere al menù e/o passare alla videata successiva oppure confermare la scelta desiderata.

Pressione lunga per ritornare alla videata standard.

– Per scorrere sulla videata e sulle relative opzioni le voci precedenti o per decrementare il valore visualizzato.

Nota I pulsanti + e – attivano funzioni diverse a seconda delle seguenti situazioni.

Regolazione correttore assetto fari (solo con luci anabbaglianti inserite)

• quando è attiva la videata standard, permettono la regolazione assetto fari (fare riferimento al paragrafo "Fari" in questo capitolo).

Menu di setup

• all’interno del menù permettono lo scorrimento delle voci precedenti o successive;
• durante le operazioni di impostazione permettono l’incremento o il decremento.

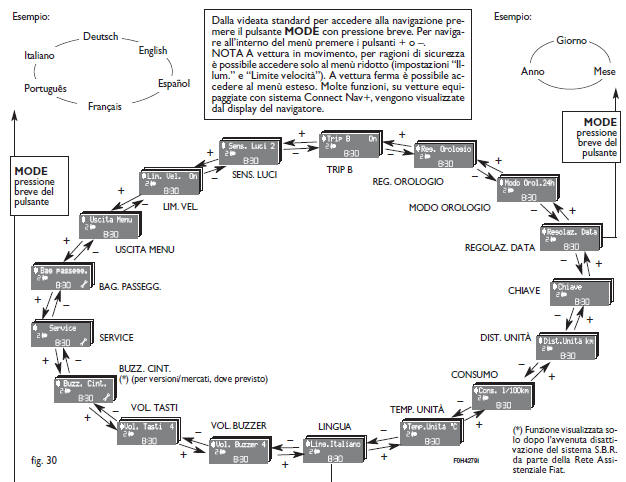

MENU DI SETUP fig. 30

Il menù è composto da una serie di funzioni disposte in modo "circolare" la cui selezione, realizzabile mediante i pulsanti + e – consente l’accesso alle diverse operazioni di scelta ed impostazione (setup) riportate in seguito.

Il menu di setup può essere attivato con una pressione breve del pulsante MODE.

Con singole pressioni dei tasti + e – è possibile muoversi nella lista del menu di setup.

Le modalità di gestione a questo punto differiscono tra loro a seconda della caratteristica della voce selezionata.

NOTA In presenza del sistema Connect Nav+, dal display del Quadro Strumenti è possibile regolare/impostare unicamente le funzioni: "Illum.", "Limite Velocità", "Sens. luci" (per versioni/mercati, dove previsto), "Buzz. cint." e "Bag passegg.".

Le altre funzioni sono visualizzate sul display del sistema Connect Nav+, con cui è possibile anche regolarle/impostarle.

Selezione di una voce del menu

• tramite pressione breve del pulsante MODE può essere selezionata l’impostazione del menu che si desidera modificare;
• agendo sui tasti + e – (tramite singole pressioni) può essere scelta la nuova impostazione;
• tramite pressione breve del pulsante MODE si può memorizzare l’impostazione e contemporaneamente ritornare alla stessa voce del menu prima selezionata.

Selezione di "Data" e "Impostazione Orologio":

• tramite pressione breve del pulsante MODE si può selezionare il primo dato da modificare (es. ore / minuti o anno / mese / giorno);
• agendo sui tasti + e – (tramite singole pressioni) può essere scelta la nuova impostazione;
• tramite pressione breve del pulsante MODE si può memorizzare l’impostazione e contemporaneamente passare alla successiva voce del menu di impostazione, se questa è l’ultima si ritorna alla stessa voce del menu prima selezionata.

Tramite pressione lunga del pulsante MODE:

• si esce dall’ambiente menu di setup e vengono salvate solo le modifiche già memorizzate dall’utente (già confermate con la pressione breve del pulsante MODE).

L’ambiente menu di setup è temporizzato; dopo l’uscita dal menu dovuta allo scadere di questa temporizzazione vengono salvate solo le modifiche già memorizzate dall’utente (già confermate con la pressione breve del pulsante MODE).

Limite velocità (Lim. vel.)

Questa funzione permette di impostare il limite velocità vettura (km/h oppure mph), superato il quale l’utente viene avvisato (vedere capitolo "Spie e messaggi").

Per impostare il limite di velocità desiderato, procedere come segue:

• premere il pulsante MODE con pressione breve, il display visualizza la scritta (Lim. vel.);
• premere il pulsante + oppure – per selezionare l’inserimento (On) o il disinserimento (Off) del limite di velocità;
• nel caso in cui la funzione sia stata attivata (On), tramite la pressione dei pulsanti + oppure – selezionare il limite di velocità desiderato e premere MODE per confermare la scelta.

Nota L’impostazione è possibile tra 30 e 250 km/h, oppure 20 e 155 mph a seconda dell’unità precedentemente impostata, vedere paragrafo "Unità di misura distanza (Dist. unità)" descritto in seguito.

Ogni pressione sul pulsante + / – determina l’aumento / decremento di 5 unità.

Tenendo premuto il pulsante + / – si ottiene l’aumento / decremento veloce automatico.

Quando si è vicini al valore desiderato, completare la regolazione con singole pressioni.

• premere il pulsante MODE con pressione breve per tornare alla videata menù oppure premere il pulsante con pressione lunga per tornare alla videata standard senza memorizzare.

Qualora si desideri annullare l’impostazione, procedere come segue:

• premere il pulsante MODE con pressione breve, il display visualizza in modo lampeggiante (On);
• premere il pulsante +, il display visualizza in modo lampeggiante (Off);
• premere il pulsante MODE con pressione breve per tornare alla videata menù oppure premere il pulsante con pressione lunga per tornare alla videata standard senza memorizzare.

Regolazione sensibilità sensore fari automatici (Sens. luci) (per versioni/mercati, dove previsto)

Questa funzione consente di regolare la sensibilità del sensore crepuscolare secondo 3 livelli (livello 1 = livello minimo, livello 2 = livello medio, livello 3 = livello massimo); maggiore è la sensibilità, minore è la quantità di luce esterna necessaria per comandare l’accensione delle luci. La vettura viene consegnata con questa regolazione impostata sul livello "2".

Per impostare la regolazione desiderata occorre procedere come segue:

• premere il pulsante MODE con pressione breve, il display visualizza in modo lampeggiante il livello precedentemente impostato;
• premere il pulsante + oppure – per effettuare la scelta;
• premere il pulsante MODE con pressione breve per tornare alla videata menù oppure premere il pulsante con pressione lunga per tornare alla videata standard senza memorizzare.

Abilitazione Trip B (Trip B)

Questa funzione consente di attivare (On) oppure disattivare (Off) la visualizzazione del Trip B (trip parziale).

Per ulteriori informazioni vedere paragrafo "Trip computer".

Per l’attivazione / disattivazione, procedere come segue:

• premere il pulsante MODE con pressione breve, il display visualizza in modo lampeggiante (On) oppure (Off) (in funzione di quanto precedentemente impostato);
• premere il pulsante + oppure – per effettuare la scelta;
• premere il pulsante MODE con pressione breve per tornare alla videata menù oppure premere il pulsante con pressione lunga per tornare alla videata standard senza memorizzare.

Regolazione orologio (Reg. orologio)

Questa funzione consente la regolazione dell’orologio.

Per effettuare la regolazione procedere come segue:

• premere il pulsante MODE con pressione breve, il display visualizza in modo lampeggiante le "ore";
• premere il pulsante + oppure – per effettuare la regolazione;
• premere il pulsante MODE con pressione breve, il display visualizza in modo lampeggiante i "minuti";
• premere il pulsante + oppure – per effettuare la regolazione.

Nota Ogni pressione sui pulsanti + o – determina l’aumento o il decremento di una unità. Mantenendo premuto il pulsante ne deriva l’aumento / decremento veloce automatico.

Quando si è vicini al valore desiderato, completare la regolazione con singole pressioni.

• premere il pulsante MODE con pressione breve per tornare alla videata menù oppure premere il pulsante con pressione lunga per tornare alla videata standard senza memorizzare.

Modalità orologio 12h/24h (Modo orol.)

Questa funzione consente l’impostazione della visualizzazione in modalità 12h o 24h.

Per effettuare la regolazione procedere come segue:

• premere il pulsante MODE con pressione breve, il display visualizza in modo lampeggiante 12h oppure 24h (in funzione di quanto precedentemente impostato);
• premere il pulsante + oppure – per effettuare la scelta;
• premere il pulsante MODE con pressione breve per tornare alla videata menù oppure premere il pulsante con pressione lunga per tornare alla videata standard senza memorizzare.

Regolazione data (Regolaz. data)

Questa funzione consente l’aggiornamento della data (anno – mese – giorno).

Per aggiornare procedere come segue:

• premere il pulsante MODE con pressione breve, il display visualizza in modo lampeggiante "l’anno";
• premere il pulsante + oppure – per effettuare la regolazione;
• premere il pulsante MODE con pressione breve, il display visualizza in modo lampeggiante "il mese";
• premere il pulsante + oppure – per effettuare la regolazione;
• premere il pulsante MODE con pressione breve, il display visualizza in modo lampeggiante "il giorno";
• premere il pulsante + oppure – per effettuare la regolazione.

Nota Ogni pressione sui pulsanti + o – determina l’aumento o il decremento di una unità. Mantenendo premuto il pulsante ne deriva l’aumento / decremento veloce automatico. Quando si è vicini al valore desiderato, completare la regolazione con singole pressioni.

• premere il pulsante MODE con pressione breve per tornare alla videata menù oppure premere il pulsante con pressione lunga per tornare alla videata standard senza memorizzare.

Sblocco porte e portellone bagagliaio (Chiave)

Questa funzione consente: lo sblocco delle porte anteriori e posteriori, lo sblocco unicamente della porta lato guida oppure lo sblocco di tutte le porte compreso il portellone bagagliaio.

Per effettuare tale impostazione, procedere come segue:

• premere il pulsante MODE con pressione breve, il display visualizza "Apri porte", "Apri guida" e "Apri tutto";
• premere il pulsante + oppure – per effettuare la scelta. La voce selezionata sarà visualizzata in modo lampeggiante;
• premere il pulsante MODE con pressione breve per tornare alla videata menù oppure premere il pulsante con pressione lunga per tornare alla videata standard senza memorizzare.

Unità di misura "distanza" (Dist. unità)

Questa funzione consente l’impostazione dell’unità di misura distanza (km oppure mi).

Per impostare l’unità di misura desiderata, procedere come segue:

• premere il pulsante MODE con pressione breve, il display visualizza in modo lampeggiante (km) oppure (mi) (in funzione di quanto precedentemente impostato);
• premere il pulsante + oppure – per effettuare la scelta;
• premere il pulsante MODE con pressione breve per tornare alla videata menù oppure premere il pulsante con pressione lunga per tornare alla videata standard senza memorizzare.

Unità di misura "consumo" (Consumo)

Questa funzione permette di impostare l’unità di misura relativa alla quantità di carburante consumato (km/l, l/100 km oppure mpg) correlata all'unità di misura della distanza selezionata (km oppure miglia, vedere paragrafo precedente "Unità di misura distanza").

Se l’unità di misura distanza impostata è "km" il display consente l’impostazione dell’unità di misura (km/l oppure l/100km) riferita alla quantità di carburante consumato.

Se l’unità di misura distanza impostata è "mi" il display visualizzerà la quantità di carburante consumato in "mpg".

Per effettuare tale impostazione, occorre procedere come segue:

• premere il pulsante MODE con pressione breve, il display visualizza in modo lampeggiante (km/l) oppure (l/100km) (in funzione di quanto precedentemente impostato);
• premere il pulsante + oppure – per effettuare la scelta;
• premere il pulsante MODE con pressione breve per tornare alla videata menù oppure premere il pulsante con pressione lunga per tornare alla videata standard senza memorizzare.

Unità di misura "temperatura" (Temp. unità)

Questa funzione consente l’impostazione dell’unità di misura temperatura (°C oppure °F).

Per impostare l’unità di misura desiderata, procedere come segue:

• premere il pulsante MODE con pressione breve, il display visualizza in modo lampeggiante (°C) oppure (°F) (in funzione di quanto precedentemente impostato);
• premere il pulsante + oppure – per effettuare la scelta;
• premere il pulsante MODE con pressione breve per tornare alla videata menù oppure premere il pulsante con pressione lunga per tornare alla videata standard senza memorizzare.

Selezione lingua (Ling.)

Le visualizzazioni del display, previa impostazione, possono essere rappresentate nelle seguenti lingue: Italiano, Tedesco, Inglese, Spagnolo, Francese, Portoghese.

Per impostare la lingua desiderata, procedere come segue:

• premere il pulsante MODE con pressione breve, il display visualizza in modo lampeggiante la "lingua" precedentemente impostata;
• premere il pulsante + oppure – per effettuare la scelta;
• premere il pulsante MODE con pressione breve per tornare alla videata menù oppure premere il pulsante con pressione lunga per tornare alla videata standard senza memorizzare.

Regolazione volume segnalazione acustica avarie / avvertimenti (Vol. buzzer)

Questa funzione consente di regolare (su 8 livelli) il volume della segnalazione acustica (buzzer) che accompagna le visualizzazioni di avaria / avvertimento. Per impostare il volume desiderato, procedere come segue:

• premere il pulsante MODE con pressione breve, il display visualizza in modo lampeggiante il "livello" del volume precedentemente impostato;
• premere il pulsante + oppure – per effettuare la regolazione;
• premere il pulsante MODE con pressione breve per tornare alla videata menù oppure premere il pulsante con pressione lunga per tornare alla videata standard senza memorizzare.

Regolazione volume tasti (Vol. tasti)

Questa funzione consente di regolare (su 8 livelli) il volume della segnalazione acustica che accompagna la pressione dei pulsanti MODE, + e –.

Per impostare il volume desiderato, procedere come segue:

• premere il pulsante MODE con pressione breve, il display visualizza in modo lampeggiante il "livello" del volume precedentemente impostato;
• premere il pulsante + oppure – per effettuare la regolazione;
• premere il pulsante MODE con pressione breve per tornare alla videata menù oppure premere il pulsante con pressione lunga per tornare alla videata standard senza memorizzare.

Riattivazione buzzer per segnalazione S.B.R. (Buzz. cint.) (per versioni/mercati, dove previsto)

La funzione è visualizzabile solo dopo l’avvenuta disattivazione del sistema S.B.R. da parte della Rete Assistenziale Fiat (vedere capitolo "Sicurezza" al paragrafo "Sistema S.B.R.").

Manutenzione programmata (Service)

Questa funzione consente di visualizzare le indicazioni relative alle scadenze, chilometriche o giornaliere, dei tagliandi di manutenzione.

Per consultare tali indicazioni procedere come segue:

• premere il pulsante MODE con pressione breve, il display visualizza la scadenza in km oppure mi in funzione di quanto precedentemente impostato (vedere paragrafo "Unità di misura distanza");
• premere il pulsante + oppure – per visualizzare la scadenza in giorni;
• premere il pulsante MODE con pressione breve per tornare alla videata menù oppure premere il pulsante con pressione lunga per tornare alla videata standard.

Nota Il "Piano di manutenzione programmata" prevede la manutenzione della vettura ogni 20.000 km (oppure il valore equivalente in mi) oppure un anno; questa visualizzazione appare automaticamente, con chiave in posizione MAR, a partire da 2.000 km (oppure il valore equivalente in mi) oppure 30 giorni da tale scadenza e viene riproposta ogni 200 km (oppure il valore equivalente in mi) oppure 3 giorni.

Al di sotto dei 200 km le segnalazioni vengono proposte a scadenza più ravvicinata.

Per versioni 1.3 Multijet, per la sostituzione del filtro aria, olio motore e filtro olio motore, vedere quanto descritto nel "Piano di Manutenzione Programmata" nel Capitolo "Manutenzione e cura".

La visualizzazione sarà in km o miglia a seconda dell’impostazione effettuata nell’unità misura. Quando la manutenzione programmata ("tagliando") è prossima alla scadenza prevista, ruotando la chiave di avviamento in posizione MAR, sul display apparirà la scritta "Service" seguita dal numero di chilometri/miglia oppure giorni mancanti alla manutenzione della vettura.

L’informazione di "Manutenzione programmata" è fornita in chilometri (km)/miglia (mi) oppure giorni (gg), a seconda della scadenza che, di volta in volta, si presenta per prima. Rivolgersi alla Rete Assistenziale Fiat che provvederà, oltre alle operazioni di manutenzione previste dal "Piano di manutenzione programmata" o dal "Piano di ispezione annuale", all’azzeramento di tale visualizzazione (reset).

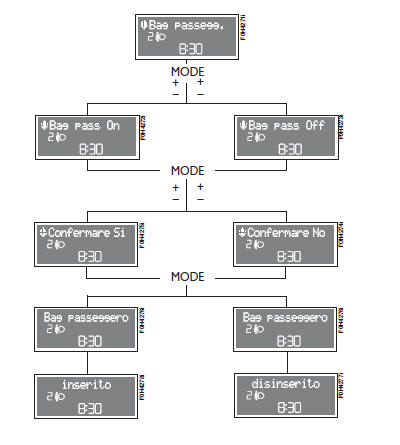

Attivazione/Disattivazione degli air bag lato passeggero frontale e laterale (side bag) (Bag passegg.)

(per versioni/mercati, dove previsto) Questa funzione permette di attivare/ disattivare l’air bag lato passeggero.

Procedere come segue:

• premere il pulsante MODE e, dopo aver visualizzato sul display il messaggio (Bag pass Off) (per disattivare) oppure il messaggio (Bag pass On) (per attivare) tramite la pressione dei pulsanti + e –, premere nuovamente il pulsante MODE;
• sul display viene visualizzato il messaggio di richiesta conferma;
• tramite la pressione dei pulsanti + o – selezionare (Sì) (per confermare l’attivazione/ disattivazione) oppure (No) (per rinunciare);
• premere il pulsante MODE con pressione breve, viene visualizzato un messaggio di conferma scelta e si torna alla videata menu oppure premere il pulsante con pressione lunga per tornare alla videata standard senza memorizzare.

Uscita menù

Ultima funzione che chiude il ciclo di impostazioni elencate nella videata menù.

Premendo il pulsante MODE con pressione breve, il display torna alla videata standard senza memorizzare.

Premendo invece il pulsante + il display torna alla prima voce del menù (Lim. vel.).

TRIP COMPUTER (per versioni/mercati, dove previsto)

Generalità

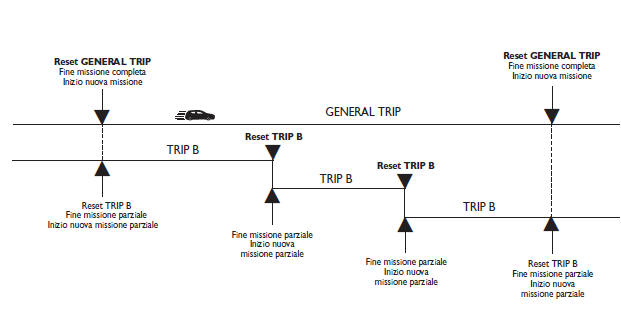

Il "Trip computer" consente di visualizzare, con chiave di avviamento in posizione MAR, le grandezze relative allo stato di funzionamento della vettura. Tale funzione è composta dal "General trip" capace di monitorare la "missione completa" della vettura (viaggio) e dal "Trip B", in grado di monitorarne la missione parziale; quest’ultima funzione è "contenuta" (come illustrato in fig. 32) all’interno della missione completa.

Entrambe le funzioni sono azzerabili (reset - inizio di una nuova missione).

Il "General Trip" consente la visualizzazione delle seguenti grandezze:

• Autonomia
• Distanza percorsa
• Consumo medio
• Consumo istantaneo
• Velocità media
• Tempo di viaggio (durata di guida).

Il "Trip B", consente la visualizzazione delle seguenti grandezze:

• Distanza percorsa B
• Consumo medio B
• Velocità media B
• Tempo di viaggio B (durata di guida).

Nota Il "Trip B" è una funzione escludibile (vedere paragrafo "Abilitazione Trip B").

Le grandezze "Autonomia" e "Consumo istantaneo" non sono azzerabili.

Grandezze visualizzate

Autonomia

Indica la distanza indicativa che può essere ancora percorsa con il carburante presente all’interno del serbatoio, ipotizzando di proseguire la marcia mantenendo la stessa condotta di guida. Sul display verrà visualizzata l’indicazione "----" al verificarsi dei seguenti eventi:

• valore di autonomia inferiore a 50 km (oppure 30 mi) o livello carburante inferiore a 4 litri;
• in caso di sosta vettura con motore avviato per un tempo prolungato.

Distanza percorsa

Indica la distanza percorsa dall’inizio della nuova missione.

Consumo medio

Rappresenta la media indicativa dei consumi dall’inizio della nuova missione.

Consumo istantaneo

Esprime la variazione, aggiornata costantemente, del consumo di carburante. In caso di sosta vettura con motore avviato sul display verrà visualizzata l’indicazione "----".

Velocità media

Rappresenta il valore medio della velocità vettura in funzione del tempo complessivamente trascorso dall’inizio della nuova missione.

Tempo di viaggio

Tempo trascorso dall’inizio della nuova missione.

AVVERTENZA In assenza di informazioni, tutte le grandezze del Trip computer visualizzano l’indicazione "----" al posto del valore. Quando viene ripristinata la condizione di normale funzionamento, il conteggio delle varie grandezze riprende in modo regolare, senza avere né un azzeramento dei valori visualizzati precedentemente all'anomalia, né l’inizio di una nuova missione.

Pulsante TRIP di comando fig. 31

Il pulsante TRIP, ubicato in cima alla leva destra, consente, con chiave di avviamento in posizione MAR, di accedere alla visualizzazione delle grandezze precedentemente descritte nonché di azzerarle per iniziare una nuova missione:

• pressione breve per accedere alle visualizzazioni delle varie grandezze
• pressione lunga per azzerare (reset) ed iniziare quindi una nuova missione.

Nuova missione

Inizia da quando è effettuato un azzeramento:

• "manuale" da parte dell’utente, tramite la pressione del relativo pulsante;
• "automatico" quando la "distanza percorsa" raggiunge il valore 9999,9 km oppure quando il "tempo di viaggio" raggiunge il valore di 99.59 (99 ore e 59 minuti);
• dopo ogni scollegamento e conseguente riconnessione della batteria.

AVVERTENZA L’operazione di azzeramento effettuata in presenza delle visualizzazioni del "General Trip" effettua contemporaneamente l’azzeramento anche del "Trip B", mentre l’azzeramento del "Trip B" effettua il reset solo delle grandezze relative alla propria funzione.

Procedura di inizio viaggio

Con chiave di avviamento in posizione MAR, effettuare l’azzeramento (reset) premendo e mantenendo premuto il pulsante TRIP per più di 2 secondi.

Uscita TRIP

Si esce automaticamente dalla funzione TRIP una volta visualizzate tutte le grandezze oppure mantenendo premuto il pulsante MODE per più di 2 secondi.
