Opel Corsa: Scatola portafusibili nel vano
motore

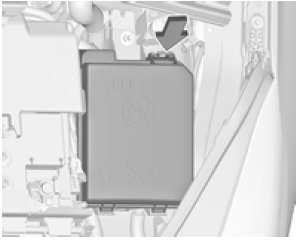

La scatola portafusibili si trova nella parte anteriore sinistra del vano motore.
Disinnestare la copertura e ripiegarla in alto fino al suo arresto. Rimuovere la copertura verticalmente verso l'alto.

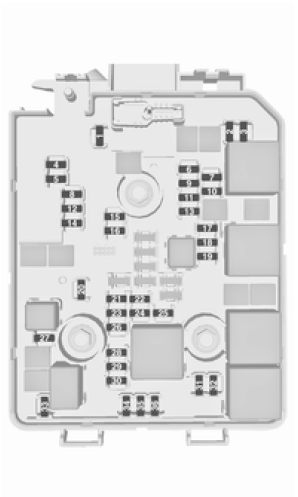

| N. | Circuito |
| 1 | Modulo interfaccia rimorchio, sistema di trasporto posteriore |
| 2 | - |
| 3 | Sensore della batteria |
| 4 | Pompa carburante modulo di controllo telaio |
| 5 | ABS |
| 6 | Anabbaglianti e luci diurne di sinistra, dispositivo di chiusura abbaglianti allo xeno di sinistra e di destra |
| 7 | - |
| 8 | Centralina del cambio MTA, centralina GPL |
| 9 | Rilevamento della tensione della centralina carrozzeria |
| 10 | Regolazione profondità fari |
| 11 | Tergilunotto |
| 12 | Lunotto termico |
| 13 | Abbaglianti e luci diurne di destra |
| 14 | Specchietto retrovisore esterno termico |
| 15 | - |
| 16 | Kit servofreno |
| 17 | Accensione, alimentazione avviamento |
| 18 | Centralina del motore |
| 19 | Pompa carburante |
| 20 | - |
| 21 | Solenoidi motore, sensori motore |
| 22 | - |
| 23 | Impianto di iniezione |
| 24 | Impianto di lavaggio |
| 25 | - |
| 26 | Sensori del motore |
| 27 | Valvola di spegnimento riscaldatore |
| 28 | Centralina del motore |
| 29 | Centralina del motore |
| 30 | Centralina del motore |
| 31 | Abbagliante di sinistra, anabbagliante allo xeno di sinistra |
| 32 | Abbagliante di destra, anabbagliante allo xeno di destra |
| 33 | Centralina del motore |
| 34 | Avvisatore acustico |
| 35 | Frizione compressore del climatizzatore |
| 36 | Fendinebbia |

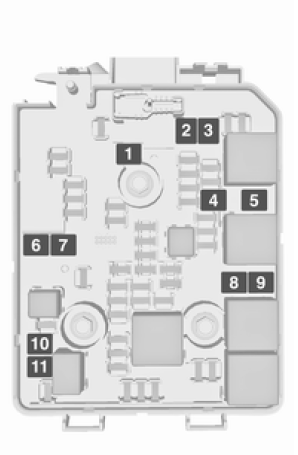

| N. | Circuito |
| 1 | Pompa ABS |
| 2 | Tergicristallo anteriore |
| 3 | Ventilatore |
| 4 | Cruscotto |
| 5 | - |
| 6 | Riscaldatore del carburante diesel |
| 7 | Cambio |
| 8 | Ventola di raffreddamento bassa velocità |
| 9 | Ventola di raffreddamento alta velocità |
| 10 | Ventola di raffreddamento |
| 11 | Motorino di avviamento |
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e premerli fino allo scatto.
Se il coperchio della scatola portafusibili non è montato correttamente, è possibile che si verifichi un malfunzionamento.
