Fusibili

L'impianto elettrico di un veicolo è protetto dai danni dovuti a sovraccarico elettrico mediante fusibili.

Questo veicolo ha 2 (o 3) scatole fusibili, una posta nel pannello inferiore del cruscotto lato guida, le altre nel vano motore.

Se qualsiasi luce, accessorio o comando del veicolo non funziona, verificare il fusibile del relativo circuito.

Se un fusibile è bruciato, il suo elemento interno risulta fuso.

Se il sistema elettrico non funziona, controllare per prima la scatola fusibili lato guida.

Sostituire sempre il fusibile bruciato con un altro di pari valore.

Se una volta sostituito il fusibile, questo interviene nuovamente, ciò indica la presenza di un'anomalia elettrica. Evitare di usare il sistema interessato;in una tale situazione si consiglia di consultare un concessionario autorizzato HYUNDAI.

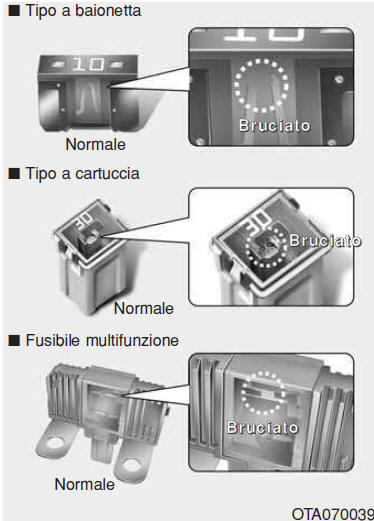

Vengono impiegati tre tipi di fusibili: a baionetta per i bassi amperaggi, a cartuccia e fusibile multifunzione per gli amperaggi elevati.

AVVERTENZA  Sostituzione fusibili

  • Non sostituire un fusibile se non con un altro dello stesso valore.
  • Un fusibile di capacità superiore potrebbe essere fonte di danni e di possibile incendio.
  • Non installare un filo di ponte o un foglio di alluminio al posto del fusibile corretto anche se si tratta di una riparazione temporanea. Ciò può causare danni al cablaggio e possibilità di incendio.

AVVISO  Non usare cacciaviti o qualsiasi altro oggetto metallico per togliere i fusibili dato che si può causare un corto circuito e danneggiare il sistema.

Informazioni La reale etichetta del pannello fusibili/ relè potrebbe differire a seconda delle parti in dotazione.

AVVERTENZA

  • Quando si sostituisce un fusibile o un relè bruciato con uno nuovo, verificare che il fusibile e il relè nuovi si fissino saldamente dentro i fermagli.

    Se il fusibile o il relè non è fissato saldamente, il cablaggio del veicolo e dispositivi elettrici potrebbero danneggiarsi e incendiarsi.

  • Non rimuovere i fusibili, i relè e i terminali fissati con bulloni o dadi. I fusibili, i relè e i terminali potrebbe non essere serrati a fondo e causare incedi.

    Se fusibili, relè e terminali fissati con bulloni o dadi si bruciano, si consiglia di consultare un concessionario autorizzato HYUNDAI.

  • Non collegare altri oggetti che non siano fusibili o relè ai terminali dei fusibili/relè, ad esempio attuatori o cablaggi.

    Potrebbero verificarsi dei guasti nel contatto e il malfunzionamento dell'intero sistema.

  • Se alcune lampadine (fari, lampadine fendinebbia anteriore, lampadine retronebbia, luci di arresto e luci diurne DRL) non funzionano, controllare il bulbo della lampadina.

    Se il bulbo della lampadina è normale, siconsiglia di consultare un concessionario autorizzato HYUNDAI.

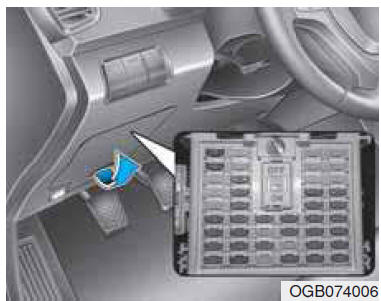

Sostituzione fusibili della scatola interna interno

Sostituzione fusibili della scatola interna interno

  1. Portare su OFF il commutatore d'accensione e tutti gli altri interruttori.
  2. Aprire il coperchio della scatola fusibili.

Sostituzione fusibili della scatola interna interno

  1. Estrarre perpendicolarmente il fusibile sospetto. Utilizzare l'estrattore apposito presente nella scatola fusibili nel vano motore.
  2. Controllare il fusibile rimosso; sostituirlo se risulta bruciato.
  3. Inserire il nuovo fusibile dello stesso valore e sincerarsi che sia saldamente alloggiato negli agganci.

Se una volta installato risulta lasco, si consiglia di rivolgersi ad un concessionario autorizzato HYUNDAI.

Se non si dispone di un fusibile di scorta adatto, utilizzarne uno dello stesso valore prelevandolo da un scatola fusibili che non è strettamente necessario per il funzionamento del veicolo, come quello dell'accendisigari.

Se i fari od altri componenti elettrici non funzionano malgrado i fusibili siano integri, controllare la scatola fusibili nel vano motore. Se un fusibile risulta bruciato, sostituirlo.

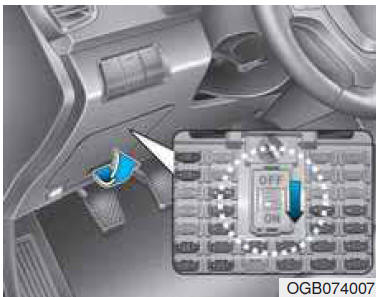

Interruttore fusibile

Interruttore fusibile

Posizionare sempre l'interruttore dei fusibili su ON.

Se si sposta l'interruttore su OFF, alcuni elementi devono essere ripristinati ed il trasmettitore (o smart key) può non funzionare correttamente.

Se il messaggio sottostante viene visualizzato sul quadro strumenti, controllare l'interruttore fusibile e mettere l'interruttore fusibile nella posizione ON (se in dotazione).

AVVISO  Posizionare sempre l'interruttore dei fusibili su ON durante la guida del veicolo.

Non spostare l'interruttore fusibile di trasporto ripetutamente.

L'interruttore fusibile possa danneggiarsi.

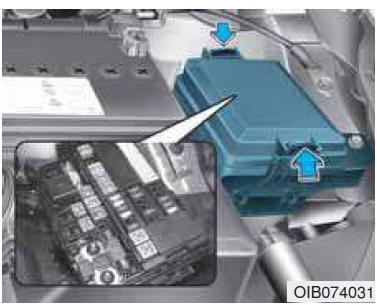

Sostituzione fusibili della scatola nel vano motore

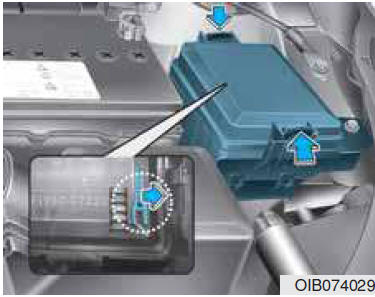

Sostituzione fusibili della scatola nel vano motore

  1. Portare su OFF il commutatore d'accensione e tutti gli altri interruttori.
  2. Togliere il coperchio della scatola fusibili premendo la linguetta e sollevandolo.
  3. Controllare il fusibile rimosso; sostituirlo se risulta bruciato. Per rimuovere o inserire il fusibile, usare l'apposito estrattore posto nella scatola fusibili nel vano motore.
  4. Inserire il nuovo fusibile dello stesso valore e sincerarsi che sia saldamente alloggiato negli agganci.

    Se una volta installato risulta lasco, si consiglia di rivolgersi ad un concessionario autorizzato HYUNDAI.

AVVISO  Dopo aver controllato la scatola fusibili nel vano motore, installarne saldamente il coperchio. In caso contrario, potrebbe entrarvi dell'acqua e causare dei guasti elettrici.
