Fiat Idea: Il kit chiavi e chiusura porte

CODE CARD fig. 11 (per versioni/mercati, dove previsto)

Con la vettura, assieme alle chiavi viene consegnata la CODE card sulla quale sono riportati:

• il codice elettronico A;
• il codice meccanico delle chiavi B da comunicare alla Rete Assistenziale Fiat in caso di richiesta di duplicati delle chiavi.

AVVERTENZA Per garantire la perfetta efficienza dei dispositivi elettronici interni alle chiavi, non lasciare le stesse esposte ai raggi solari.

In caso di cambio di proprietà della vettura è indispensabile che il nuovo proprietario entri in possesso di tutte le chiavi e della CODE card.

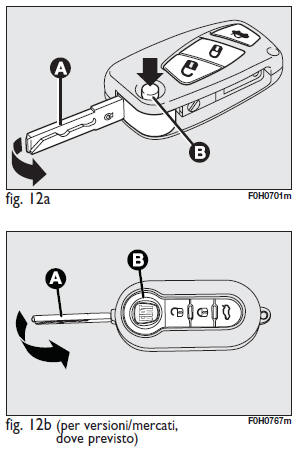

CHIAVE PRINCIPALE CON TELECOMANDO fig. 12

La parte metallica A della chiave è a scomparsa nell’impugnatura.

La chiave aziona:

• il dispositivo di avviamento;
• la serratura della porta lato guida;

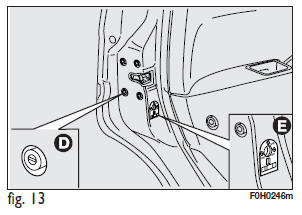

• inserimento dispositivo D-fig. 13 blocco apertura dall’esterno delle porte anteriori e posteriori quando l’impianto elettrico risulta non funzionante (es.

  batteria scarica);

• inserimento dispositivo di sicurezza bambini E su porte posteriori

Il pulsante B-fig. 12 consente l’apertura della parte metallica A.

Per reinserire la parte metallica A nell’impugnatura occorre:

• premere e mantenere premuto il pulsante B
• movimentare la parte metallica A

• rilasciare il pulsante B quindi ruotare la parte metallica A fino ad avvertire lo scatto di bloccaggio che ne garantisce la corretta chiusura.

Il pulsante aziona lo sblocco porte, portellone e sportello carburante.

Il pulsante aziona il blocco porte, portellone e sportello carburante.

Il pulsante aziona l’apertura del portellone.

AVVERTENZA La frequenza del telecomando può essere disturbata da significative trasmissioni radio estranee alla vettura (es. cellulare, radioamatori, ecc.). In tal caso il funzionamento del telecomando potrebbe presentare anomalie.

ATTENZIONE Premere il pulsante B-fig. 12 solo quando la chiave si trova lontano dal corpo, in particolare dagli occhi e da oggetti deteriorabili (ad esempio gli abiti). Non lasciare la chiave incustodita per evitare che qualcuno, specialmente i bambini, possa maneggiarla e premere inavvertitamente il pulsante.

Sblocco porte e portellone

Pressione breve del pulsante : sblocco delle porte, del portellone, dello sportello carburante, accensione temporizzata della plafoniera interna e doppia segnalazione luminosa degli indicatori di direzione.

Lo sblocco porte avviene automaticamente in caso di intervento dell’interruttore inerziale blocco carburante.

AVVERTENZA La frequenza del telecomando può essere disturbata da significative trasmissioni radio estranee alla vettura (es. cellulare, radioamatori, ecc.). In tal caso il funzionamento del telecomando potrebbe presentare anomalie.

Bloccaggio porte e portellone bagagliaio

Pressione breve del pulsante : blocco delle porte, del portellone bagagliaio a distanza, dello sportello carburante, spegnimento della plafoniera interna e singola segnalazione luminosa degli indicatori di direzione.

Segnalazioni led di deterrenza

Effettuando il blocco porte il led di deterrenza ubicato sul pulsante A-fig. 14 si accende per circa 3 secondi dopodiché inizia a lampeggiare (funzione di deterrenza).

Se effettuando il blocco porte, una o più porte o il portellone non sono chiuse correttamente, il led lampeggia velocemente insieme agli indicatori di direzione.

AVVERTENZA La frequenza del telecomando può essere disturbata da significative trasmissioni radio estranee alla vettura (es. cellulare, radioamatori, ecc.). In tal caso il funzionamento del telecomando potrebbe presentare anomalie.

Apertura a distanza portellone bagagliaio

Premere il pulsante per effettuare lo sgancio (apertura) a distanza del portellone.

L’apertura del portellone è segnalata da una doppia segnalazione luminosa degli indicatori di direzione.

AVVERTENZA La frequenza del telecomando può essere disturbata da significative trasmissioni radio estranee alla vettura (es. cellulare, radioamatori, ecc.). In tal caso il funzionamento del telecomando potrebbe presentare anomalie.

Bloccaggio porte dall’interno fig. 14

A porte chiuse, premere il pulsante A ubicato sulla plancia portastrumenti in posizione centrale, per bloccare (led sul pulsante acceso) o sbloccare (led sul pulsante spento) le porte.

AVVERTENZA Se una porta non è correttamente chiusa o è presente un guasto sull’impianto, il bloccaggio porte dall’interno non si inserisce.

Se è stata rimossa la causa di mancato funzionamento, il dispositivo riprende a funzionare regolarmente.

Se viene involontariamente azionato il pulsante di blocco dall’interno, scendendo dalla vettura si sbloccano esclusivamente le porte utilizzate; il portellone rimane bloccato. Per riallineare il sistema è necessario ripremere i pulsanti di blocco / sblocco.

Sostituzione pila chiave con telecomando fig. 15

Per sostituire la pila procedere come segue:

• premere il pulsante A e portare l’inserto metallico B in posizione di apertura;
• ruotare la vite C utilizzando un cacciavite a punta fine;
• estrarre il cassetto portabatteria D e sostituire la pila E rispettando le polarità;
• reinserire il cassetto portabatteria D all’interno della chiave e bloccarlo ruotando la vite C.

Richiesta di telecomandi supplementari

Il sistema può riconoscere fino ad 8 telecomandi.

Qualora fosse necessario richiedere un nuovo telecomando, rivolgersi alla Rete Assistenziale Fiat portando con sé la CODE card, un documento di identità e i documenti identificativi di possesso della vettura.

Le pile esaurite sono nocive per l’ambiente, pertanto devono essere gettate negli appositi contenitori come previsto dalle norme di legge oppure possono essere consegnate alla Rete Assistenziale Fiat, che si occuperà dello smaltimento.

CHIAVE MECCANICA (DI RISERVA)

La parte metallica A-fig. 16 della chiave è fissa.

La chiave aziona:

• il dispositivo di avviamento;
• la serratura della porta lato guida;

• inserimento dispositivo sicurezza porte C-fig. 17 quando l’impianto elettrico risulta non funzionante (es. batteria scarica);
• inserimento dispositivo di sicurezza bambini D-fig. 17 su porte posteriori.

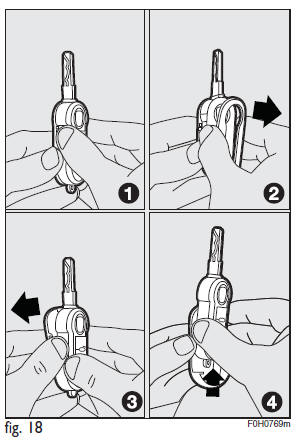

SOSTITUZIONE COVER TELECOMANDO fig. 18 (per versioni/mercati, dove previsto)

Per la sostituzione del cover del telecomando seguire la procedura illustrata in figura.

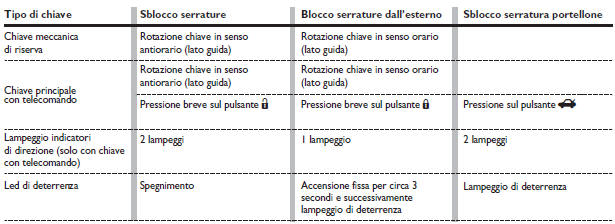

Qui di seguito vengono riassunte le principali funzioni attivabili con le chiavi (con e senza telecomando):

La pressione del pulsante consente l’apertura dello sportello carburante.

DISPOSITIVO SICUREZZA BAMBINI fig. 19

Impedisce l’apertura delle porte posteriori dall’interno.

Il dispositivo è inseribile solo a porte aperte.

• posizione 1 - dispositivo inserito (porta bloccata);
• posizione 2 - dispositivo disinserito (porta apribile dall’interno).

Il dispositivo A rimane inserito anche effettuando lo sblocco elettrico delle porte.

AVVERTENZA Utilizzare sempre questo dispositivo quando si trasportano bambini.

AVVERTENZA Dopo aver azionato il dispositivo su entrambe le porte posteriori, verificarne l’effettivo inserimento agendo sulla maniglia interna di apertura porte.

ATTENZIONE L’inserimento del dispositivo di sicurezza bambini A è garantito solo se il nottolino viene ruotato e scatta nella posizione orizzontale (1).



ATTENZIONE Il disinserimento del dispositivo di sicurezza bambini A è garantito solo se il nottolino viene ruotato e scatta nella posizione verticale (2).

DISPOSITIVO DI EMERGENZA BLOCCO PORTE DALL’ESTERNO fig. 20

Le porte sono dotate di un dispositivo che permette di chiudere tutte le porte tramite serratura in assenza di corrente.

In questo caso, per chiudere le porte della vettura occorre:

• inserire la chiave di avviamento nel nottolino B
• ruotare il dispositivo in posizione 1 e chiudere il battente.

Per riaprire le porte occorre:

• inserire la chiave nel nottolino della serratura lato guida e ruotarla in senso antiorario
• aprire la porta lato guida
• dall’interno della vettura aprire le porte rimanenti agendo sulle rispettive leve ricavate nelle maniglie di apertura.

ATTENZIONE Non azionare il dispositivo sicurezza bambini contemporaneamente alla maniglia apertura porta.
